开关电源规格书

产品概述：

该电源采用开关电源电路，脉冲宽度方式调节输出电压电流，具有转换效率高，输入范

围宽，性能稳定可靠，保护功能齐全，体积小、重量轻、效率高等特点。

开关电源中的控制芯片功率开关管整流管均采用进口工业等级器件，电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性

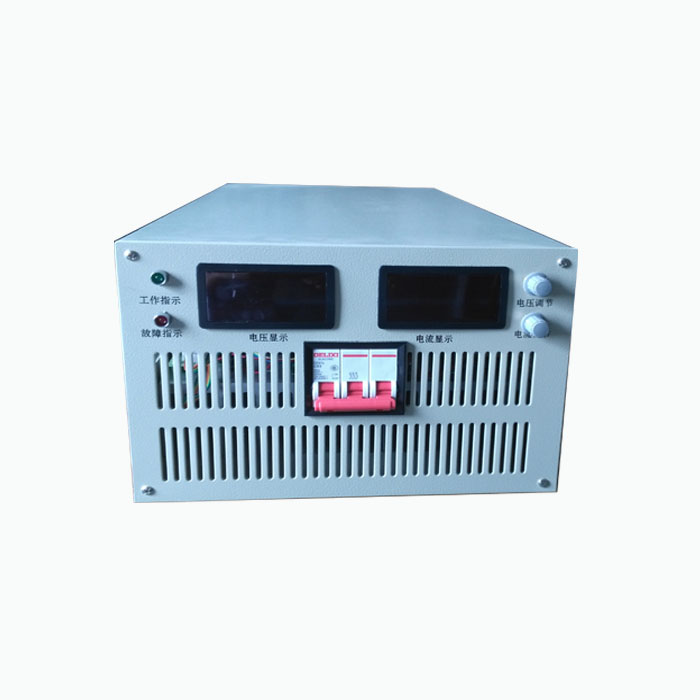

开关电源内置的噪声滤波器，智能温控散热风扇，输出电压电流同时实时显示，具备短

路保护，过压保护，过热保护。

广泛应用于广播电视发射、通信、电力电子、科研、电镀、水处理、蓄电池充电等设备。

技术指标：

输入条件：交流单相220V±20%  50/60Hz或三相380V±15%  50/60Hz或直流输入

输入启动冲击电流：100A

输出电压：直流电压

输出电压电流调节范围：15%-100%

电压建立时间：1S

输出电压精度：±0.5%

输出电压稳定度：±0.5%

负载调整率：±0.5%

电源效率：78-92%

输出纹波电压：≤1%

风机散热开启温度：45℃

整机过热保护温度：75℃

工作温度：-10℃-+50℃

保存温度：-25℃-+85℃

相对湿度：20%-95% 无凝露

安全标准：GB4943，UL60950，EN60950

EMC标准：GB9254，EN55022 classA，EN61000-3-2,3,EN61000-4-2.3.4.5.6.8.11

    冷却形式：强制空气对流

输入与输出间耐压：≥AC1500V 10mA

输入与外壳间耐压： ≥AC1500V 10mA

输出与外壳间耐压： ≥AC500V 10mA

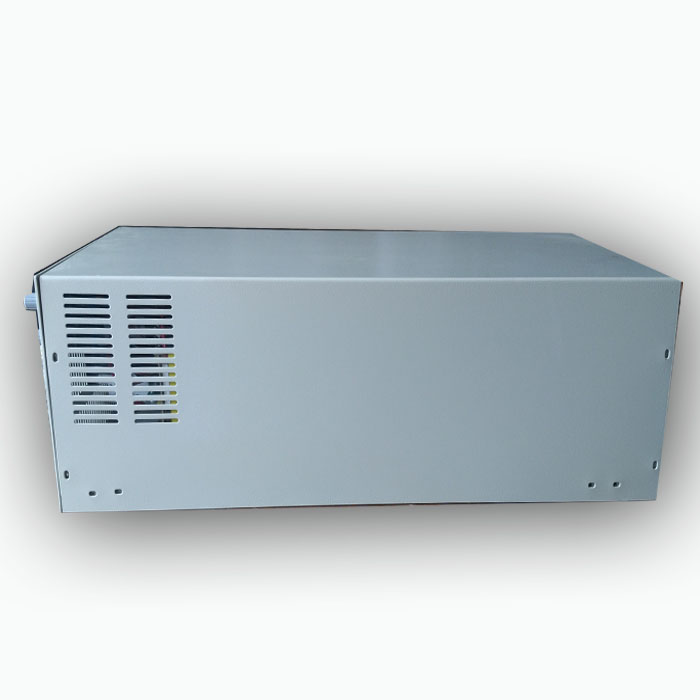

外形尺寸：宽   270 mm 高 180  mm深  590 mm

净重：45Kg

使用说明：

电源通电前应确定所接入的电压正确，端子正确，可以先空载试验通电。

电源要安置在通风良好的地方。

只有加电试验正常无误时，才能与受电负载设备连接。

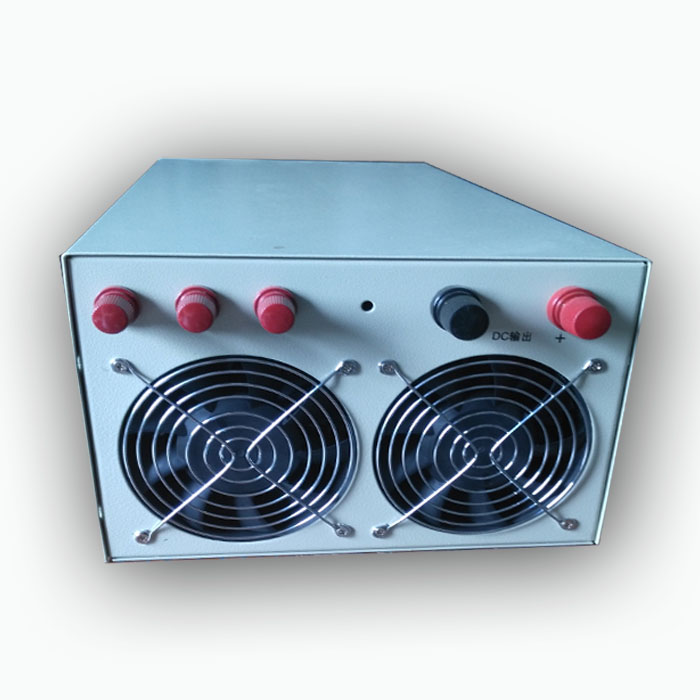

调节输出稳流值：按后面板的标记接好输出连接导线（注意导线截面积应足够大），接上输出端的负载，用小螺丝刀调节面板上的恒流电位器至所需的稳流值（注意：只有输出电流进入限流时，调节才起作用）。

本机内部多处有高电压，请不要擅自拆开机盖，以免受到电击。
